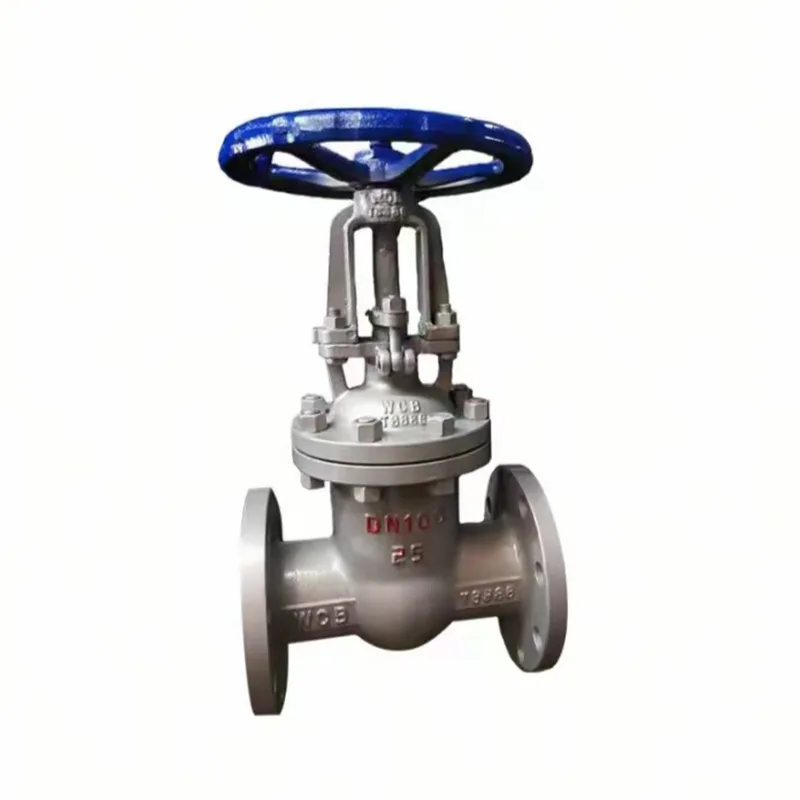

A Zasuwa zasuwowa ze staliwajest jednym z najczęściej stosowanych zaworów odcinających w rurociągach przemysłowych. Znany ze swojej trwałości, odporności na ciśnienie i doskonałych właściwości uszczelniających, jest powszechnie stosowany w przemyśle naftowym i gazowym, energetyce, przetwórstwie petrochemicznym, uzdatnianiu wody i przemyśle wytwórczym. W tym przewodniku wyjaśniono, jak działają zasuwy ze staliwa, ich zalety, kluczowe komponenty, kryteria wyboru materiałów, wymagania instalacyjne, praktyki konserwacji, typowe problemy i rozważania dotyczące zakupu. Niezależnie od tego, czy jesteś inżynierem, kierownikiem ds. zakupów, operatorem instalacji czy technikiem utrzymania ruchu, ten artykuł pomoże Ci podejmować świadome decyzje i maksymalizować niezawodność systemu.
Zasuwa zasuwowa ze staliwa jest zaworem o ruchu liniowym przeznaczonym głównie do uruchamiania lub zatrzymywania przepływu płynu. W przeciwieństwie do zaworów dławiących, zasuwy działają poprzez podnoszenie lub opuszczanie tarczy w kształcie zasuwy w korpusie zaworu. Po całkowitym otwarciu zasuwa jest całkowicie usunięta ze ścieżki przepływu, co powoduje minimalną utratę ciśnienia.
Korpus zaworu jest wytwarzany w procesach odlewania przy użyciu stali węglowej, stali stopowej lub stali nierdzewnej. Taka konstrukcja zapewnia wyjątkową wytrzymałość i pozwala zaworowi wytrzymać warunki pracy pod wysokim ciśnieniem i wysoką temperaturą.
Branże często preferują zasuwy ze staliwa, ponieważ łączą w sobie wytrzymałość mechaniczną, niezawodne działanie odcinające i długą żywotność w wymagających środowiskach.
Zasada działania jest prosta, ale bardzo skuteczna.
Ponieważ zasuwa całkowicie wysuwa się ze ścieżki przepływu po otwarciu, turbulencje są zminimalizowane, a spadek ciśnienia pozostaje wyjątkowo niski.
Zasuwy zapewniają szczelne zamknięcie, pomagając zapobiegać wyciekom nawet w krytycznych procesach przemysłowych.
Niezakłócona ścieżka przepływu znacznie zmniejsza straty energii w systemach rurociągów.
Konstrukcja ze staliwa umożliwia pracę w trudnych warunkach ciśnieniowych powszechnie występujących w obiektach przemysłowych.
Prawidłowo konserwowane zasuwy ze staliwa mogą działać przez dziesięciolecia.
Zawory te działają niezawodnie zarówno w środowiskach o niskiej, jak i wysokiej temperaturze.
Można je zintegrować z siłownikami pneumatycznymi, elektrycznymi lub hydraulicznymi w celu zautomatyzowanego sterowania procesem.
| Część | Funkcjonować |
|---|---|
| Korpus zaworu | Zawiera ciśnienie i przepływ płynu |
| Dysk Bramy | Blokuje lub umożliwia przepływ |
| Trzon | Przenosi ruch z siłownika |
| Czapeczka | Chroni elementy wewnętrzne |
| Pierścienie siedzenia | Zapewnić powierzchnie uszczelniające |
| Uszczelka | Zapobiega wyciekaniu trzpienia |
| Pokrętło/siłownik | Steruje ruchem zaworu |
Wybór materiału zależy od ciśnienia, temperatury, składu płynu i narażenia na korozję.
| Tworzywo | Typowe zastosowanie | Korzyść |
|---|---|---|
| Stal węglowa WCB | Ogólne usługi przemysłowe | Ekonomiczne |
| Stal stopowa WC6 | Systemy wysokotemperaturowe | Odporność na ciepło |
| Stal nierdzewna CF8 | Płyny żrące | Odporność na korozję |
| Stal nierdzewna CF8M | Obróbka chemiczna | Doskonała odporność chemiczna |
Typowe standardy produkcyjne obejmują specyfikacje API, ASME, ANSI, BS, DIN i ISO.
Zasuwy ze staliwa można znaleźć w prawie każdym większym sektorze przemysłu.
Ich zdolność do zapewnienia niezawodnej izolacji sprawia, że są niezastąpione wszędzie tam, gdzie krytyczne znaczenie ma bezpieczeństwo procesów i ciągłość działania.
Wybór odpowiedniego zaworu wymaga oceny wielu parametrów technicznych.
| Czynnik wyboru | Dlaczego to ma znaczenie |
|---|---|
| Rodzaj płynu | Określa kompatybilność materiałową |
| Ciśnienie robocze | Określa klasę ciśnienia |
| Temperatura | Wpływa na wybór materiału |
| Rozmiar zaworu | Wpływa na zdolność przepływu |
| Zakończ połączenie | Zapewnia kompatybilność rurociągu |
| Wymóg automatyzacji | Określa typ siłownika |
Zignorowanie tych czynników może prowadzić do przedwczesnej awarii zaworu, wycieków, problemów z konserwacją i kosztownych przestojów.
| Funkcja | Zawór bramowy | Zawór kulowy | Zawór kulowy |
|---|---|---|---|
| Możliwość odcięcia | Doskonały | Doskonały | Doskonały |
| Opór przepływu | Bardzo niski | Wysoki | Niski |
| Usługa dławienia | Niezalecane | Doskonały | Ograniczony |
| Systemy o dużej średnicy | Doskonały | Umiarkowany | Dobry |
Właściwa instalacja ma bezpośredni wpływ na żywotność i wydajność zaworu.
Rutynowa konserwacja pomaga zapewnić długoterminową niezawodność.
| Problem | Możliwa przyczyna | Rozwiązanie |
|---|---|---|
| Wyciek siedzenia | Zużyte powierzchnie uszczelniające | Napraw lub wymień siedzenia |
| Wyciek trzpienia | Zniszczenie opakowania | Wymień opakowanie |
| Trudna operacja | Korozja lub gruz | Oczyścić i nasmarować |
| Korozja ciała | Agresywne środowisko | Uaktualnij materiał |
Technologia zaworów przemysłowych stale się rozwija wraz z inicjatywami w zakresie automatyzacji i cyfryzacji.
Przyszłe zasuwy ze staliwa prawdopodobnie połączą niezawodność mechaniczną z monitorowaniem stanu w czasie rzeczywistym, poprawiając wydajność operacyjną i zmniejszając koszty konserwacji.
P1: Jaki jest główny cel zasuwy ze staliwa?
Odp.: Jego głównym celem jest zapewnienie niezawodnej izolacji przepływu przy minimalnych stratach ciśnienia.
P2: Czy do dławienia można zastosować zasuwę ze staliwa?
Odp.: Nie. Zasuwy są zazwyczaj projektowane do pozycji całkowicie otwartych lub całkowicie zamkniętych.
P3: W jakich branżach powszechnie stosuje się zasuwy ze staliwa?
Odp.: Przemysł naftowy i gazowy, petrochemiczny, energetyczny, uzdatniania wody, przetwórstwa chemicznego i przemysł wytwórczy.
P4: Jak długo zwykle wytrzymuje zasuwa ze staliwa?
Odp.: Przy prawidłowej konserwacji wiele zaworów będzie działać przez 20 lat lub dłużej.
P5: Jaka jest różnica między zasuwami ze staliwa i stali kutej?
Odp.: Zawory ze staliwa są zazwyczaj preferowane w przypadku większych rozmiarów, natomiast zawory ze stali kutej są często wybierane w przypadku mniejszych rozmiarów i zastosowań wymagających ekstremalnie wysokiego ciśnienia.
P6: Jak często należy przeprowadzać inspekcje?
Odp.: Kontrole wizualne powinny odbywać się regularnie, natomiast kompleksowe harmonogramy konserwacji zależą od warunków serwisowych.
Zasuwa zasuwowa ze staliwa pozostaje jednym z najbardziej niezawodnych rozwiązań do zastosowań w izolacji przemysłowej. Solidna konstrukcja, doskonałe właściwości uszczelniające, niski opór przepływu i możliwość dostosowania do trudnych warunków pracy sprawiają, że jest to preferowany wybór w wielu gałęziach przemysłu. Zrozumienie konstrukcji zaworu, opcji materiałowych, wymagań instalacyjnych i procedur konserwacji pomaga organizacjom zmaksymalizować wydajność operacyjną, minimalizując jednocześnie przestoje i koszty posiadania.
Ponieważ systemy przemysłowe stają się coraz bardziej złożone, wybór zaufanego producenta staje się równie ważny, jak wybór właściwej specyfikacji zaworu.
Hebei Gongchuang Fluid Equipment Co., Ltd.specjalizuje się w niezawodnych rozwiązaniach zaworów przemysłowych przeznaczonych do wymagających zastosowań. Niezależnie od tego, czy potrzebujesz standardowych produktów, czy niestandardowych konfiguracji zaworów, nasz doświadczony zespół jest gotowy pomóc Ci poprawić bezpieczeństwo, wydajność i długoterminową wydajność systemu. Skontaktuj się z namiDziś fachowe wsparcie techniczne i konkurencyjne rozwiązania.
